聯軸器的安裝與維護
??在安裝聯軸器中，兩根轉軸可能出現不對中的情況，如下圖示。聯軸器在不對中的情況下安裝固定之后，軸系旋轉時，由于兩半聯軸器要盡力維持初始狀態，造成軸及其支撐的周期性變形，出現軸系的不對中強迫振動，加劇支撐軸承的磨損。因此，安裝聯軸器的問題是保證兩根轉軸的同軸度誤差。對于一般機械設備上所使用的聯軸器，安裝對中的要求如下表所示。?? ?
?? ? ? ??

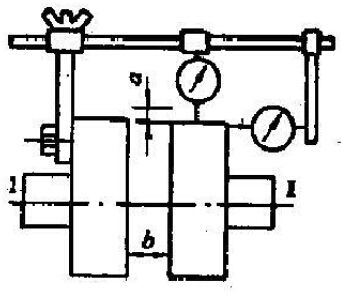

? ?安裝聯軸器時，可以做一個簡單的工裝，用千分表進行測量找正，如右圖所示。測量找正時，用螺栓將測量工具架固定在左半聯軸器上。在未聯接成一體的兩半聯軸器外圈，沿軸向劃一直線，做上記號，并用徑向千分表和端面千分表分別對好位置，徑向千分表對準右半聯軸器外圓記號處，端面千分表對準右半聯軸器側面記號處。將兩半聯軸器記號處于垂直或水平位置做為零位。再依次同時轉動兩根轉軸，回轉0°，90°，180°，270°并始終保持兩半聯軸器記號對準。分別計下兩個千分表在相應四個位置上指針相對零位處的變化值。從而就測出了徑向圓跳動量a1、a2、a3、a4和端面圓跳動量b1、b2、b3、b4。根據這些值的情況就可判斷Ⅱ軸相對Ⅰ軸的不對中情況，并且進行調整，直到a1=a2=a3=a4=0，b1=b2=b3=b4=0，就可以認為Ⅰ軸與Ⅱ軸對中找正了。這種方法適用于兩軸沒有軸向竄動的情況。
? ?安裝中，一般都是先將兩半聯軸器分別安裝在所要聯接的兩軸上，然后將主機找正，再移動、調整、聯接軸，以主機為基準，向主機旋轉軸對中。通過測量兩半聯軸器在同時旋轉中，徑向和軸向相對位置的變化情況進行判定。測量數值是否正確，可以用a1+ a3= a2+ a4，b1+ b3= b2+ b4等式是否成立進行判定。若等式兩邊的差值大于0. 02 mm，則說明測量工具安裝的緊固性、工具架的剛性或者千分表出現了問題。應查找消除后再進行測量。
實際測量中，因位置所限使下方數值a、b無法直接測量時，則可用下式求得: a1=（a2+ a4）- a3，b1=（b2+ b4）- b3聯軸器的安裝誤差應嚴格控制，通常要求安裝誤差不得大于許用補償量的1/2。注意檢查所聯接兩軸運轉后的對中情況，其相對位移不應大于許用補償量。盡可能地減少相對位移量，可有效地延長被聯接機械或聯軸器的使用壽命。
? ?對有潤滑要求的聯軸器，如齒式聯軸器等，要定期檢查潤滑油的油量、質量以及密封狀況，必要時應予以補充或更換。
? ?對于高速旋轉機械上的聯軸器，一般要經動平衡試驗，并按標記組裝。對其聯接螺栓之間的重量差有嚴格地限制，不得任意更換。
